Accessori per tubi in acciaio al carbonio e inox, saldatura a contatto, giunto a lap, estremità con flange lappata

Descrizione:

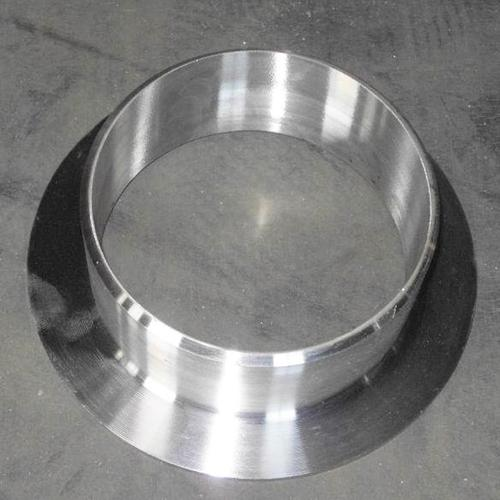

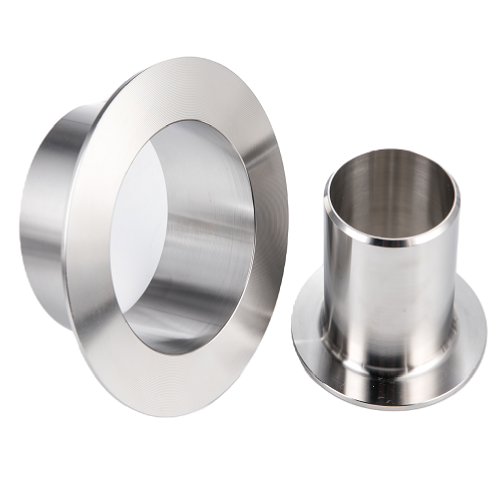

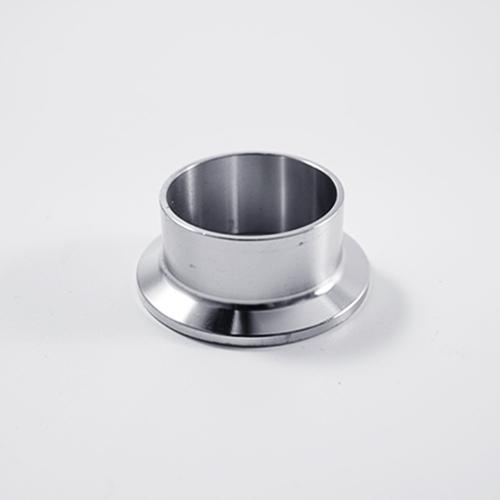

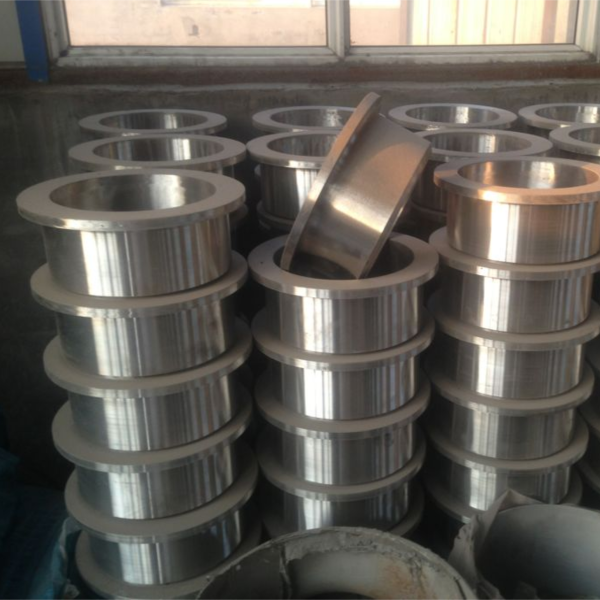

Uno stub end, anche chiamato estremità a giunzione lap, è un breve segmento di tubo con un'estremità inclinata o liscia progettata per formare una giunzione con una flangia a giunzione lap. Viene normalmente saldato al tubo principale, mentre l'anello flangiale scivola sull'estremità dello stub end e si blocca con una flangia compagna. Realizzato in materiali come acciaio inox, acciaio al carbonio o acciaio legato, garantisce durabilità e resistenza alla corrosione. La sua progettazione presenta un foro preciso e un diametro esterno per corrispondere alle specifiche del sistema di tubazioni, con finiture superficiali come RF (Faccia Elevata) o FF (Faccia Piana) per il sigillo. Progettato per resistere a alte pressioni e temperature, consente alla flangia anulare di ruotare liberamente, semplificando l'allineamento dei bulloni durante l'installazione. La sua compatibilità con vari standard (ANSI, DIN, JIS) lo rende un componente versatile nei sistemi di tubazioni.

Specifiche:

Applicazioni:

Gli stub ends vengono utilizzati ampiamente in settori che richiedono un montaggio e smontaggio frequenti delle tubazioni, come quelli del petrolio & gas, chimico e petrochimico. Consentono una manutenzione facile di valvole, pompe o scambiatori di calore permettendo la rimozione della flangia senza disturbare il saldatura dello stub end. Nelle piattaforme offshore e nei raffinerie, essi consentono l'espansione termica e l'allineamento errato nei sistemi di tubazione. Inoltre, sono ideali per le tubazioni non metalliche, poiché lo stub end fornisce una superficie di saldatura metallica mentre l'anello flangia offre supporto strutturale. Il loro utilizzo in applicazioni igieniche come negli alimentari e nei settori farmaceutici garantisce una facile pulizia e il rispetto dei standard igienici.

Vantaggi：

Le estremità a staffa offrono flessibilità nell'allineamento delle tubazioni, poiché l'anello a flange può ruotare per allinearsi con i fori dei bulloni, riducendo il tempo di installazione e i costi del lavoro. Consentono una selezione di materiali economica: l'estremità a staffa utilizza materiali di alta qualità per la compatibilità con i fluidi, mentre l'anello a flange può essere realizzato con leghe più economiche. Il loro design minimizza lo stress sulle saldature durante l'espansione termica, migliorando la durata del sistema. Consentendo un rapido rimozione della flange, semplificano la manutenzione e riducono il tempo di inattività. Le dimensioni standard garantisco la compatibilità con le flange a giunto lap, rendendole una scelta affidabile ed efficiente per reti di tubazioni complesse.
