ANSI B16.5 Viti in Acciaio Inox/Carbonio/Allegato per Connessioni Tubolari in Acciaio Forgiato Giunto a Lap Joint

Descrizione:

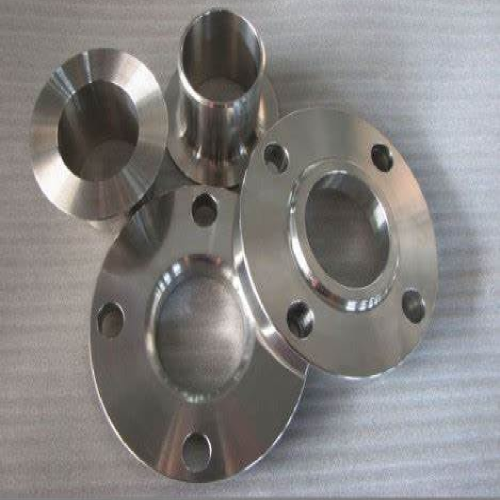

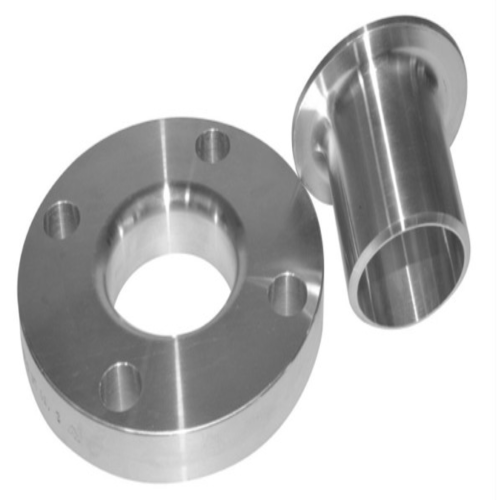

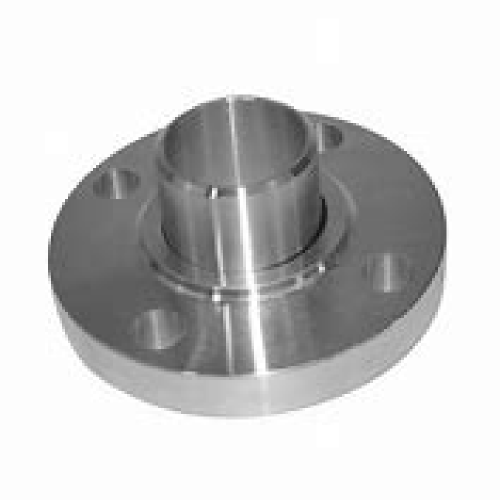

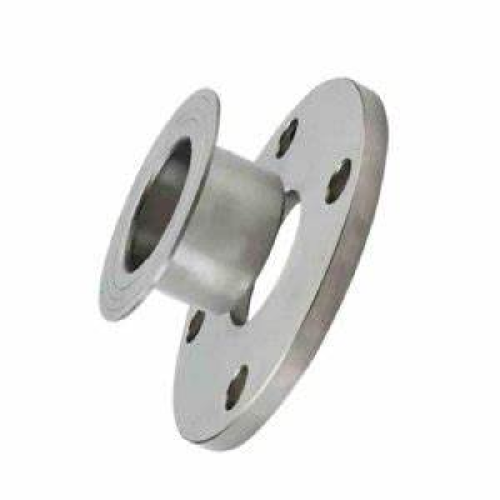

Una flange a giunzione lap, nota anche come flange a raccordo libero, è un componente cruciale nei sistemi di tubazioni. Consiste in due parti principali: un'estremità stub e un anello flangiato.
L'estremità stub è un corto pezzo di tubo che viene saldato o altrimenti fissato al tubo principale. Ha una faccia rialzata o una faccia piatta, a seconda delle esigenze di progettazione. L'anello flangiato, d'altra parte, è un pezzo separato che si adatta sull'estremità stub. Questo anello ha fore per viti allineate con quelle sulla flangia di accoppiamento, consentendo una facile connessione tramite viti.
Uno dei principali vantaggi di un flangia a giunzione lap è la sua flessibilità. Poiché l'anello flangiato può ruotare liberamente intorno all'estremità corta, semplifica l'allineamento dei fori per i bulloni durante l'installazione. Questa caratteristica è particolarmente utile in situazioni in cui potrebbe verificarsi un'allineamento errato a causa di tolleranze di produzione o movimenti nel sistema di tubazioni.
Un altro vantaggio è la sua efficacia in termini di costo. L'estremità corta può essere realizzata in un materiale di alta qualità adatto al fluido trasportato, mentre l'anello flangiato può essere realizzato in un materiale meno costoso. Questa combinazione consente una riduzione del costo complessivo senza compromettere l'integrità della connessione.
Le flange a giunto lapp sono comunemente utilizzate in applicazioni in cui c'è bisogno di smontaggio e rimontaggio frequenti del sistema di tubazioni. Ad esempio, in impianti chimici, raffinerie e piattaforme offshore, dove manutenzione e ispezione delle tubazioni sono compiti regolari. Sono inoltre adatte per l'uso con tubi non metallici, poiché l'anello flangato può fornire la resistenza necessaria e il punto di connessione senza la necessità di tecniche di unione complesse per il materiale non metallico.

Specifiche:

Applicazioni:

Le flange a giunzione lap sono ampiamente utilizzate nell'industria del petrolio e del gas. Sono fondamentali per la connessione di tubi nelle piattaforme offshore e nei raffinerie, dove sono necessari aggiustamenti frequenti di allineamento durante l'installazione. Nel settore della lavorazione chimica, vengono utilizzate per gestire fluidi corrosivi, poiché il loro design consente un facile sostituzione delle flange accoppiate. Inoltre, nella costruzione navale, le flange a giunzione lap vengono utilizzate nei sistemi di tubazioni, consentendo flessibilità nell'assemblaggio e smontaggio, il che è essenziale per la manutenzione in mare.

Vantaggi：

Un vantaggio chiave è la sua alta flessibilità nell'allineamento. L'estremità a staffa larga consente un facile aggiustamento durante l'installazione, riducendo il rischio di stress sulle tubazioni connesse. Offre inoltre un buon rapporto qualità-prezzo, poiché in caso di danno è sufficiente sostituire solo l'estremità a staffa e non l'intera flangia. Inoltre, fornisce una ottima resistenza alla corrosione grazie alla possibilità di scegliere materiali diversi per l'estremità a staffa e per la flangia accoppiata. Questo tipo di flangia è inoltre relativamente facile da installare e mantenere, migliorando l'efficienza operativa complessiva.
