Flangová deska

Domovská stránka >  Produkty >  Flangová deska

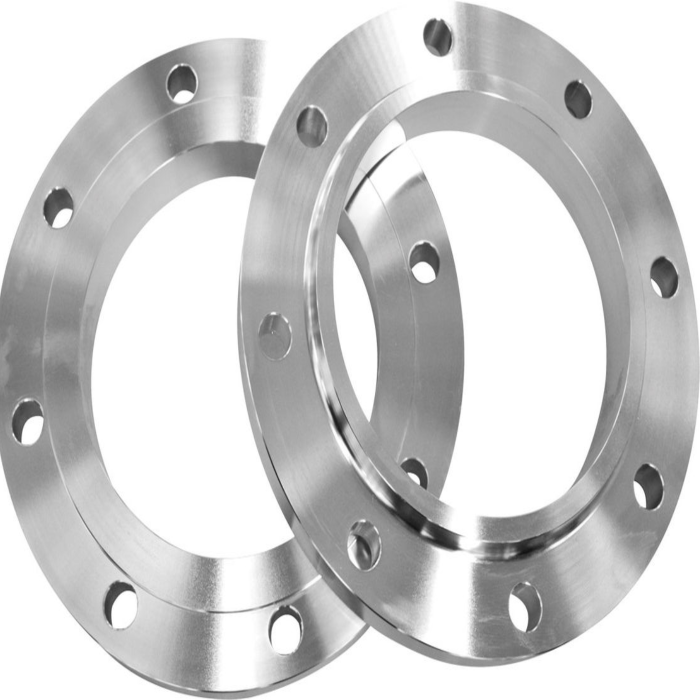

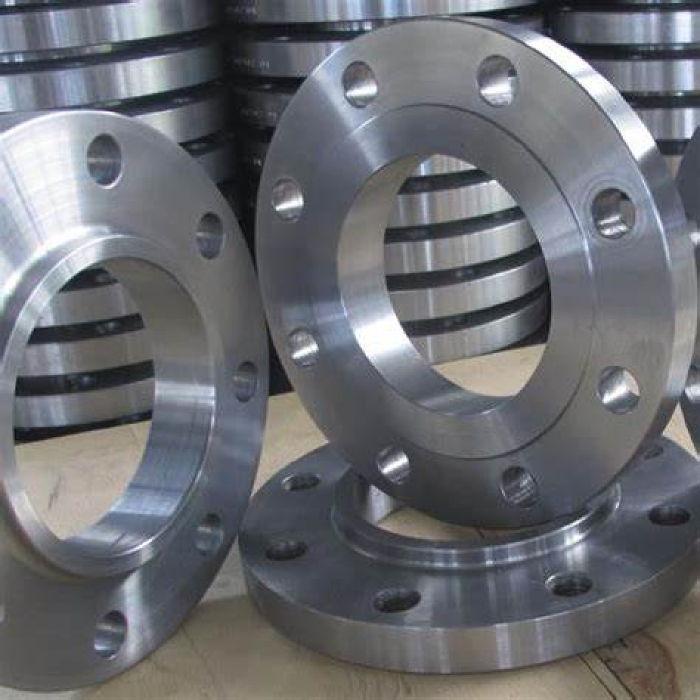

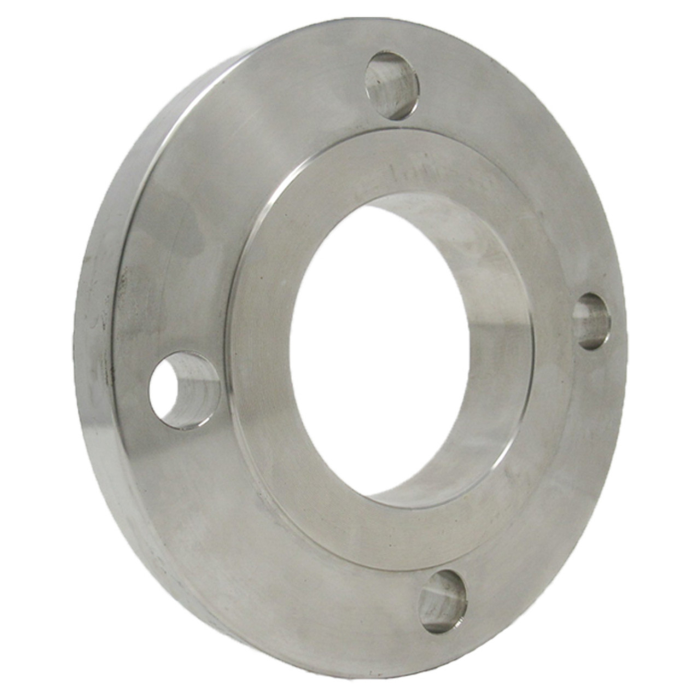

Fláň na svaření 1/2" -200" / DN10-DN500 Ocel karbonová/nerdzivějící/alová

Flangy se skluzem, též známé jako SO flangy, jsou klíčovou součástí potrubních systémů v různých průmyslových odvětvích. Hrají významnou roli při spojování rour, ventilů, pump a dalšího zařízení, což usnadňuje plynulý proud látek a plynů.

Popis výrobku

Popis:

Flangy se skluzem, též známé jako SO flangy, jsou klíčovou součástí potrubních systémů v různých průmyslových odvětvích. Hrají významnou roli při spojování rour, ventilů, pump a dalšího zařízení, což usnadňuje plynulý proud látek a plynů.
Fyzická struktura a design
Flangový spoj typu "slip-on" je navržený s velkým průběžným otvorem, který je o trochu větší než vnější průměr trubky, ke které má být připojen. Tento design umožňuje trubce jednoduše "posunout na" flangu, což je také původ jejího názvu. Flanga má zdviženou plochu na jedné straně, která se používá k vytvoření uzavírání, když je přivinutá k druhé párové flanži. Zdvižená plocha pomáhá zajistit pevné uzavírání tím, že poskytuje rovnou a rovnoměrnou plochu pro umístění uzavíracího kroužku. Hustota flangy a počet a velikost otvorů pro šrouby jsou standardizované podle průmyslových norm, jako jsou ty stanovené ASME (American Society of Mechanical Engineers) nebo DIN (Deutsches Institut für Normung v Německu).
Instalační proces
Instalace flangů s nasouvacím spojením je relativně jednoduchá ve srovnání s některými dalšími typy flangů. Nejprve se do otvoru flangu vsunuje trubka, dokud nedosáhne ramene nebo zastavení uvnitř flangu. Toto rameno slouží jako průvodce pro správné umístění trubky v flangu. Poté, co je trubka na místě, se flang zarovná s protiflangem. Do otvorů pro šrouby v obou flangích se vloží šrouby a matice se utáhnou. Tato akce stlačení kompresního kruhu mezi dvěma flangy vytvoří uzavírací úplně těsné spojení. Jednoduchost instalací činí flangy s nasouvacím spojením oblíbenou volbou pro mnoho aplikací, kde je vyžadována rychlá a snadná montáž.

68874dd4c19b42f2813bea7cff05fcb5_%E5%9B%BE%E7%89%871%283%29.png.png 87771d3c51cc01e7011d2a9dea93c3a2_%E5%9B%BE%E7%89%871%281%29.png.png c5cd30432a481580d21b1b98ab039779_%E5%9B%BE%E7%89%871%282%29.png.png 54e7bd560c159ec9cf31c124d97db390_9BE787129.png.jpg

Specifikace:

Uhlíkovou ocel Q235, ASTM A105, ASTM atd.
Kovová ocel ASTM A182, F1, F5, F9, F11, F22 atd.
Nerezovou ocel Nerezová ocel 304/316/304L/316L
Velikost příruby 1/2" -200" / DN10-DN500
Typ flangu Svarovací krk, Nasouvací, Slepy, Dlouhý svarovací krk, Prstenec
Standard ANSI, DIN, GB, JIS, ASME
Použití používá se pro Expansiální spoj
Tlak PN10, PN16
Technické Kuželové litiny
Balení Plyšové/wooden Palety
Velikost jednotlivého balení 25X25X10 cm
Hrubá hmotnost jednotlivého balení 10 000 kg

Použití:

Flangy s nasouvacím spojováním nalezají široké uplatnění v řadě odvětví. V ropné a plynárenské průmyslové oblasti se používají ve stavebních potrubních systémech k spojení různých částí potrubí, jak na pevnině, tak i na moři. Jsou vhodné pro přepravu tekutin a plynů za vysokého tlaku a teploty, pokud je provedena vhodná volba materiálů a uzavíracích kroužků. V chemickém průmyslu, kde se často dopravují korozičná látky, se běžně používají flangy s nasouvacím spojováním vyrobené z koroziestavých materiálů, jako je nerostlé oceli nebo slitové oceli. Používají se také v elektrárňách, zařízeních na očišťování vody a v potravinářském a nápojovém průmyslu. V aplikacích pro potraviny a nápoje se používají speciální hygienicky schvalované flangy s nasouvacím spojováním, aby bylo zajištěno, že se produkt během zpracování a přepravy nekontaminuje.

Výhody:

Jednou z hlavních výhod přetahovacích flangů je jejich ekonomičnost. Jejich relativně jednoduchý design a snadné montážní podmínky vedou ke nižším celkovým nákladům ve srovnání s některými složitějšími typy flangů. Poskytují také dobré konstrukční integrity, jakmile jsou správně nainstalovány, což zajišťuje spolehlivé spojení pro potrubní systémy. Navíc lze tyto flangy snadno nahradit nebo opravit, pokud je to nutné, aniž by bylo třeba úplně demontovat velké části potrubního systému.
